Трубчатые электронагреватели для воды, масел, кислотных растворов. Удельная мощность до 15 Вт/см² (вода), 3 Вт/см² (масло). 10 стандартных форм по ГОСТ 13268-88. Штуцер G 1/2"–М28. Изготовление за 3 дня, от 1 штуки.

Заказать водяной ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Златоустдоставка

ТЭН водяной – электронагреватель, предназначенный для работы в жидкой среде. Он относится к устройствам погружного типа, передающим тепло, полученное в результате преобразования электрической энергии в тепловую, контактным способом.

Прибор может быть задействован для работы, как в простой воде, так и в агрессивной жидкости. С учетом этой особенности подбирается и материал трубчатого корпуса:

сталь нержавеющая жаропрочная;
сплав медный/латунный;
алюминиевый сплав;
сталь высокоуглеродистая.

Обращаем внимание, что вы приобретаете на 100% отечественный продукт. Мы сумели организовать у себя на производстве полный цикл, состоящий из таких технологических этапов:

создание заготовок (корпус, спираль высокого омического сопротивления, подготовка изоляции, пр.);
сборка;
шлифовка/оребрение внешней поверхности корпуса;
контрольные мероприятия.

Продажа ТЭНа предполагает подбор оптимального показателя удельной мощности. При этом рассматривается линейка величин:

2 кВт;
2,5 кВт;
3 кВт;
4 кВт;
4,5 кВт;
5 кВт;
6 кВт;
10 кВт.

У нас можно купить ТЭН водяной эксклюзивной конструкции. Чтобы ускорить процесс обработки заявки, рекомендуем приложить эскиз нужного изделия.

На каждый электрический ТЭН для нагрева воды нашего производства наносится специальная маркировка типа 300 В8/1,1s220 Штц.М14*1,5. Доставка возможна в любой регион РФ и зарубежным потребителям.

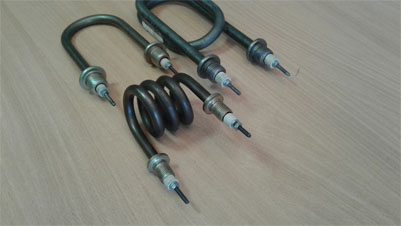

Водяной ТЭН — трубчатый электронагреватель, предназначенный для прямого погружения в жидкость: воду, масло, растворы кислот и щелочей, пищевые среды. Внутри стальной, медной или нержавеющей трубки расположена нихромовая спираль, засыпанная и спрессованная периклазом (MgO) — электроизолятором с высокой теплопроводностью.

Конструктивно различают «мокрый» и «сухой» ТЭН. Мокрый — прямой контакт оболочки с жидкостью, максимальная теплоотдача. Сухой — вставляется в гильзу-стакан, жидкость с трубкой не контактирует; применяется там, где замена должна быть быстрой и без слива.

Выбор материала оболочки определяется средой: сталь Ст.3 — для воды с нейтральным pH; медь — для питьевой воды и бытовых бойлеров; нержавейка 12Х18Н10Т — для растворов солей, кислот, пищевых сред; титан — для агрессивных электролитов и морской воды.

Типы водяных ТЭНов по среде

Водяной (J)

Оболочка — сталь Ст.3 или нержавейка. Рабочая среда — вода, водяные растворы с pH 6–9. Удельная мощность до 8 Вт/см².

Масляный (Z)

Оболочка — сталь Ст.3. Среда — минеральные и синтетические масла. Удельная мощность не более 2 Вт/см² во избежание коксования.

Медный (X)

Оболочка — медная трубка М3. Применяется в бытовых и полупромышленных бойлерах, питьевых системах. Рабочая температура до 110 °C.

Коррозионностойкий (P)

Оболочка — нержавейка 12Х18Н10Т или титан ВТ1-0. Для агрессивных сред: гальванические ванны, растворы ПАВ, пищевые кислоты.

Для бойлеров и котлов

Стандартная резьба G1¼" или G1½", фланец под болтовое соединение. Мощность 1,5–6 кВт, напряжение 220/380 В, форма Ф2 или Ф4.

Для промышленных ванн

Длинный активный участок 500–2000 мм. Присоединение — сварное или через фланец. Оболочка — нержавейка или титан.

10 стандартных форм по ГОСТ 13268-88

Ф1 — прямой

Прямая трубка без изгибов. Длина активной части 100–3000 мм. Монтаж: резьба, сварка, шпильки.

Ф2 — П-образный

Два параллельных колена, вывода на одной стороне. Подходит для ограниченного монтажного пространства. Наиболее распространённая форма для бойлеров.

Ф3 — Г-образный

Один изгиб под 90°. Применяется в угловых фланцевых монтажах и боковых врезках в ёмкости.

Ф4 — М-образный (омега)

Три параллельных колена. Компактно упаковывает большую мощность в малый фланец. Типичная форма для ТЭНов бойлеров 1,5–3 кВт.

Ф5 — лопата

Широкий плоский изгиб, все трубки в одной плоскости. Для протоков и плоских ванн.

Ф6 — бабочка

Симметричный двойной изгиб. Равномерный обогрев круглых ёмкостей.

Ф7 — скрепка

Несколько петлевых изгибов, монтажная головка по центру. Для высокомощных нагревателей в глубоких баках.

Ф8 — кольцо

Трубка согнута в кольцо или спираль. Вывода выходят из одной точки. Для круглых фланцев и ТЭНов-«блинов».

Ф9 — спираль

Плотная многовитковая намотка. Максимальная мощность в минимальном объёме. Для промышленных маслонагревателей.

Ф10 — крючок

Г-образный с загнутым концом. Навешивается на борт ёмкости без дополнительного крепежа.

Технические параметры водяных ТЭНов

Диаметр трубки6,5 — 16 мм

Мощность0,1 — 6 кВт (единичный элемент)

Напряжение12, 24, 36, 110, 220, 380 В

Рабочая температурадо 120 °C (вода), до 200 °C (масло)

Удельная мощность1 — 8 Вт/см² (зависит от среды)

ОболочкаСталь, медь, нержавейка 12Х18Н10Т, титан

НаполнительПериклаз (MgO), плотность ≥ 2,8 г/см³

ПрисоединениеРезьба G½" — G2", метрика M14 — M28, фланец, шпильки

СтандартГОСТ 13268-88

Выводы и подключение

Резьба G (дюймовая)

G½", G¾", G1", G1¼", G1½", G2". Наиболее распространённый тип для врезки в штуцеры ёмкостей и котлов.

Резьба метрическая

M14×1,5, M18×1,5, M22×1,5, M26×1,5, M28×1,5. Используется в европейских котлах и автомобильной технике.

Шпильки

M3, M4, M5, M6. Для крепления токовыводов гайками. Применяется совместно с фланцем или проходником.

Фланцевое присоединение

Фланец Ø55–200 мм, болтовой круг. Устанавливается в ёмкости через ответный фланец с прокладкой. Позволяет монтировать блок из нескольких элементов.

Сварное (вварное)

Трубка вваривается в стенку ёмкости аргонодуговой сваркой. Применяется в нагревательных рубашках и реакторах.

Применения водяных и масляных ТЭНов

Водогрейные котлы и бойлеры

Промышленные ванны (гальваника, закалка, ПАВ)

Масляные термостаты и нагреватели

Системы отопления (ТЭНы в радиаторы)

Пищевая промышленность (котлы, стерилизаторы)

Технологические ёмкости (химия, пластики)

Маркировка водяных ТЭНов по ГОСТ

ТЭН 81 А13/1,0 P 220 Ф2 Развёрнутая длина 810 мм · Ø 13 мм · 1 кВт · вода (P, углеродистая сталь) · 220 В · U-образный (Ф2)

ТЭН 54 А12/1,5 J 220 Ф10 Развёрнутая длина 540 мм · Ø 12 мм · 1,5 кВт · вода/слабые растворы (J, нержавейка) · 220 В · форма 10

Полная расшифровка — ГОСТ 13268-88. При заказе нестандартной формы прилагайте чертёж.

Вопросы и ответы

В чём разница между мокрым и сухим ТЭНом?

Мокрый ТЭН контактирует с жидкостью непосредственно через оболочку — это обеспечивает лучшую теплоотдачу и допускает более высокую удельную мощность (до 8 Вт/см²). Сухой ТЭН вставляется в металлический стакан-гильзу, вваренный в ёмкость; жидкость с ТЭНом не контактирует, поэтому его можно заменить без слива и прекращения давления. Удельная мощность сухого ТЭН ниже — порядка 2–3 Вт/см².

Какой материал оболочки выбрать для конкретной среды?

Сталь Ст.3 — для технической воды и масла, pH 6–9, температура до 120 °C. Медь — для питьевой воды, бытовых бойлеров. Нержавейка 12Х18Н10Т — для растворов солей, слабых кислот, пищевых жидкостей. Титан ВТ1-0 — для агрессивных электролитов, морской воды, концентрированных кислот. Неправильный выбор материала сокращает ресурс в 3–10 раз.

Как рассчитать мощность ТЭН для нагрева жидкости?

Базовая формула: P = m × c × ΔT / (t × η), где m — масса жидкости (кг), c — удельная теплоёмкость (для воды 4200 Дж/кг·K), ΔT — перепад температур (K), t — время нагрева (с), η — КПД системы (0,85–0,95). Для воды правило большого пальца: 1 кВт нагревает 1 л воды на 1 °C за 4 секунды.

Что такое удельная мощность и почему она важна?

Удельная мощность — это мощность, приходящаяся на единицу площади активной поверхности ТЭН (Вт/см²). Если удельная мощность превышена, температура оболочки растёт быстрее, чем тепло успевает уходить в жидкость: на поверхности образуется паровая плёнка или нагар, и ТЭН перегорает. Для воды — не более 8 Вт/см², для масла — не более 2 Вт/см², для воздуха — не более 1,5 Вт/см².

Каков ресурс водяного ТЭН?

При соблюдении удельной мощности и правильно выбранном материале оболочки ресурс составляет 15 000–30 000 часов (8–15 лет при 8-часовом рабочем дне). Основные причины преждевременного выхода из строя: жёсткая вода (накипь повышает температуру оболочки на 40–80 °C), превышение удельной мощности, работа без жидкости (сухой перегрев).

Можно ли применять ТЭН в пищевой промышленности?

Да, при использовании оболочки из пищевой нержавейки 12Х18Н10Т или 08Х18Н10Т. Наполнитель (периклаз MgO) инертен. Для контакта с продуктами питания необходимо наличие гигиенического сертификата на материал оболочки — уточняйте при заказе.

Что означает резьба G и как она отличается от метрической?

G (BSP, дюймовая трубная) — угол профиля 55°, шаг определяется дюймовым номером. G½" — самый распространённый размер для бытовых бойлеров. Метрическая M (DIN) — угол 60°, шаг в мм (например, M22×1,5). Они не взаимозаменяемы. При заказе нужно чётко указать тип резьбы по маркировке штуцера на ёмкости.

Заказ в Златоуст

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Златоуст — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
